標準齒輪是指各項參數均符合標準值的齒輪,不同用途的標準齒輪依照不同的標準制造。標準齒輪往往用作測量齒輪用于生產齒輪的參考樣件,或者用于矯正測量儀器。
日本小笠原滾刀,標準齒輪,插齒刀等中國總代理:
AAA級高精度滾刀,插齒刀,車齒刀,銑刀,標準齒輪,漸開線花鍵量規/環規,成形齒輪用模仁,電極及電鑄成形,銅公等。
齒輪用切削工具和測量工具
齒輪的形狀可以直接表現出機械形式,是被普遍廣泛喜愛的眾要機械要素。特別是在小型齒輪中,最近對于正確的回轉傳動耐久性和齒輪嚙合聲音等,都有高度化的要求。為了滿足那樣的要求,使用高精度、穩定的切削工具和測量工具是必不可少的。
》小型齒輪用滾刀
本公司使用的刀具材料有高速鋼和硬質合金。本公司的高速鋼“E”種材料在熱間硬度、耐磨性能方面優越可用于HRC38范圍內的被切削材料。而硬質合金,以 K種、Z種、P種材料為主,根據客戶的被加工材料和加工條件等情況來選定合適的刀具材料。
AAA級高精度滾刀

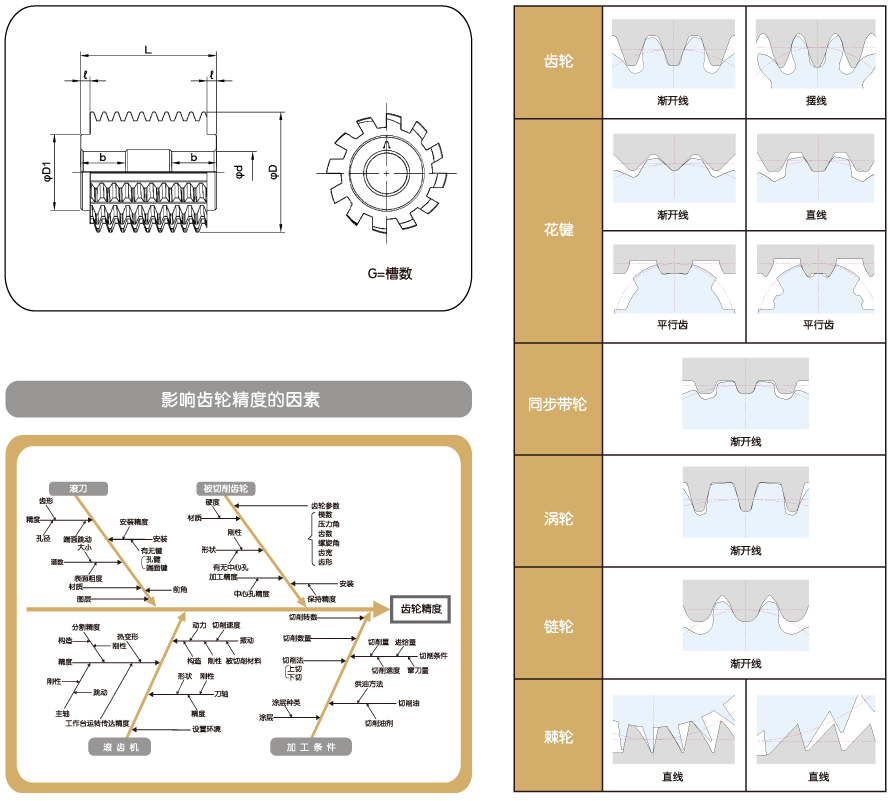

為做出正確旋轉角傳動的齒輪和無噪音的齒輪。最近對干高精度齒形尤頭重視。為了解決這個問題,需要思考影響齒輪精度的各種因素,但是提高齒切工具的精度是最容易解決問題的方法之一。本公司的AAA級滾齒刀,從創業以來不斷提高技術,為顧客提供了世界上無以倫比的精度。

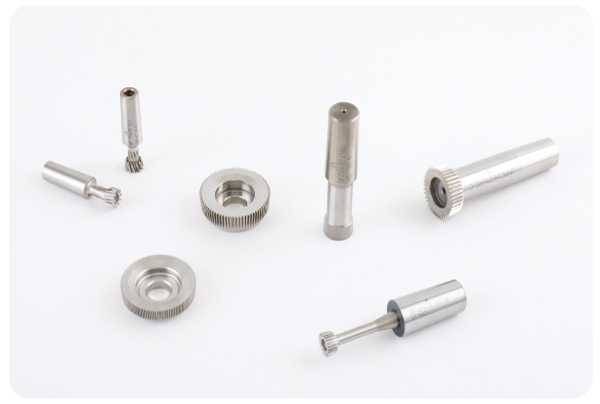

》 小型齒輪用插齒刀(直齒和斜齒)
小型齒輪用齒插刀,是基于本公司擁有的高度標準齒輪制作技術和小型齒輪用滾齒刀的技術之上而研究開發的,主要使用在滾齒刀不能加工的分段齒輪和內齒的齒切加工中,根據本公司獨有的制作方法,可提供切頂式、半切頂式的插齒刀。
用插齒刀加工的齒輪特征
1、由于采用切頂式、半切頂式的設計,齒輪的齒頂角不會產生毛刺,因此有助于減少問題的發生。
2、相比滾齒刀,更容易管理切削刃的精度。
3、插齒刀的創成加工相比滾齒刀的創成加工,由于多邊形誤差較少,因此可以得到回轉更順暢的齒輪。
制作范圍
模數:M2.0以下

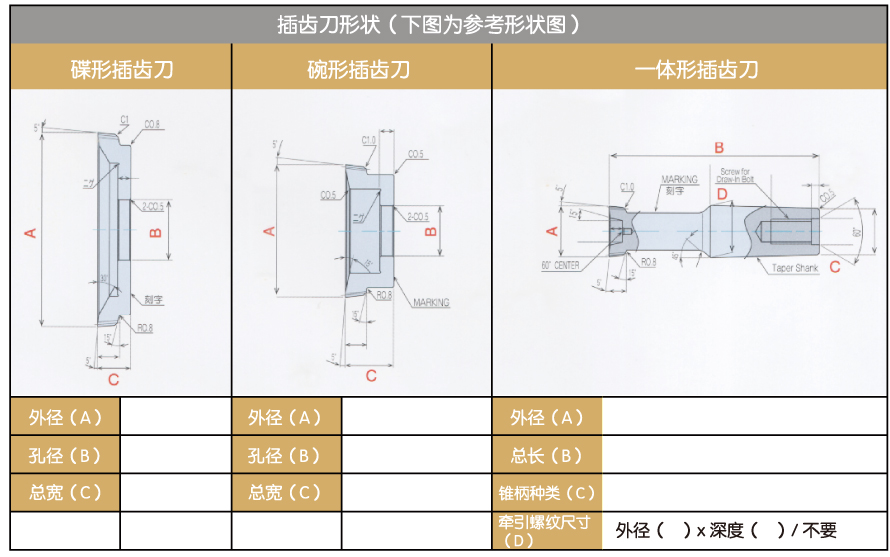

形狀尺寸:根據訂單進行專門設計、制作
材質
和滾齒刀一樣,以具有優越切削性能的高速鋼“E”種材質為主。此外,在切削飛機零部件用的難加工材料時,會提供粉末高速鋼的插齒刀。

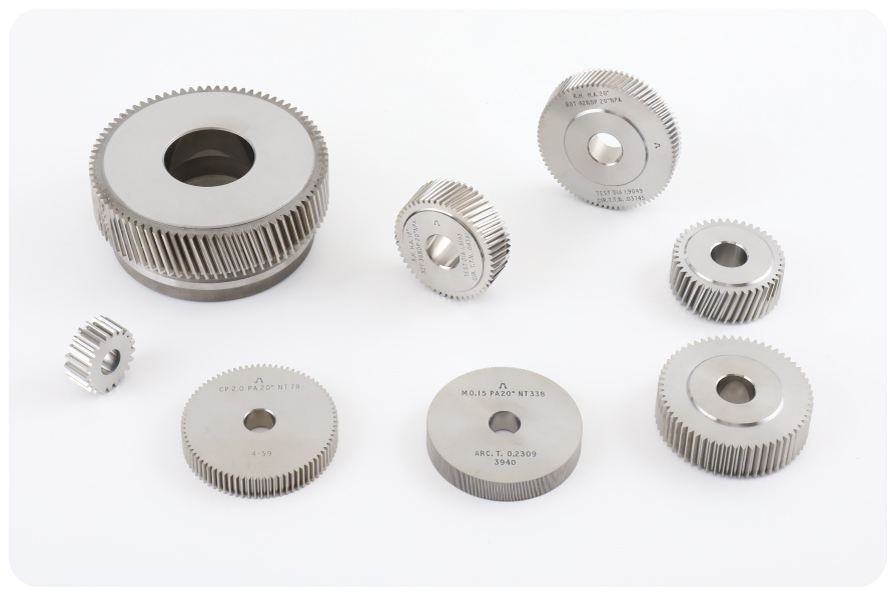

》 標準齒輪(直齒及斜齒)
將標準齒輪安裝在雙面齒輪齒合儀上,可以綜合檢測齒輪的精度。僅僅通過無空隙齒合的回轉,即可檢測齒輪精度是檢測齒輪精度必不可少的測量工具。

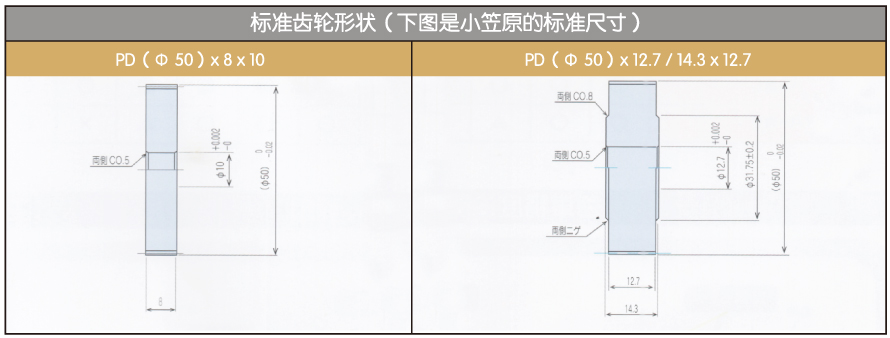

形狀尺寸
外徑PD¢50x寬8mmx孔徑¢10mm
外徑PD¢50x寬143mmx孔徑¢12.7mm
精度
鄰接齒合誤差0.0025mmMax
全齒齒合誤差0.0050mmMax
制作范圍
模數 0.1~2.0
除上述以外的形狀尺寸也可制作。在詢價時,請告知標準齒輪的外徑、寬度、孔徑。

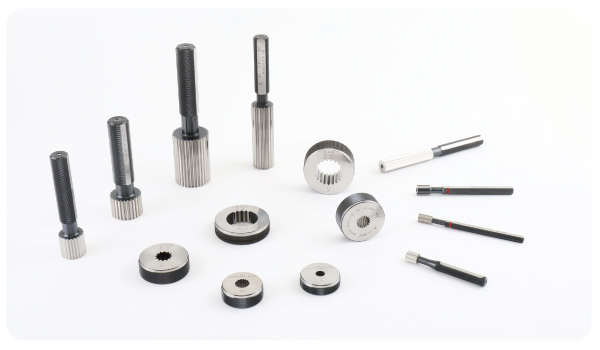

》 漸開線花鍵量規(直齒和斜齒)
漸開線花鍵是以結合動力傳動軸和孔為目的的機械元素,以汽車和飛機為首,在諸多產業中被應用,為了方便且準確地管理好品質,使用量規檢測是最有效的方法。
量規種類

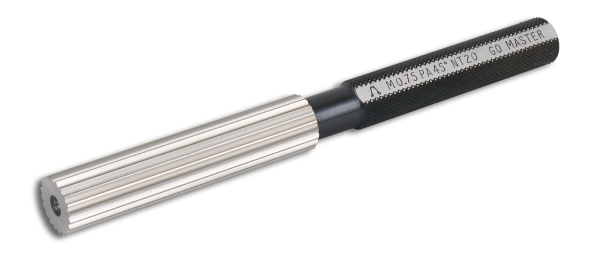

塞規GOTGO
環規GOTGO
錐形標準規 (檢測環規磨損狀況用的工具)

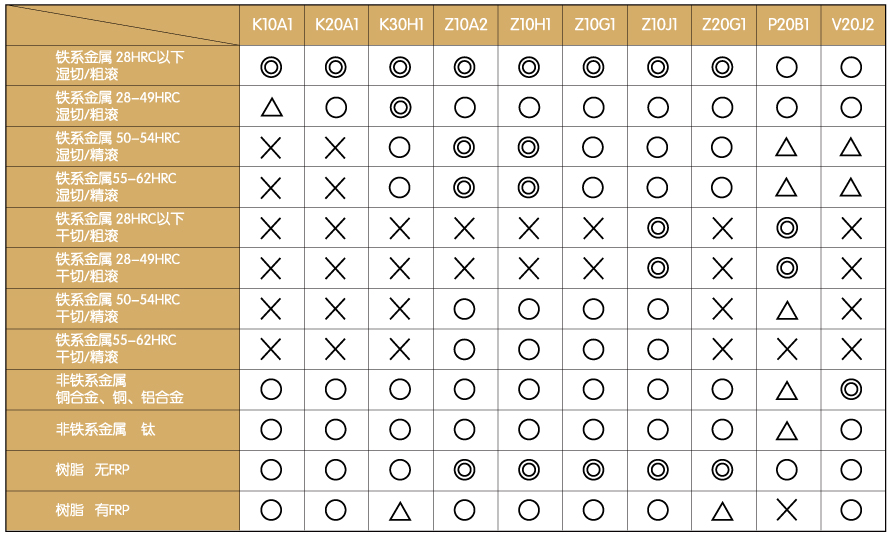

【按用途分類硬質合金材料選定表】
單位μm

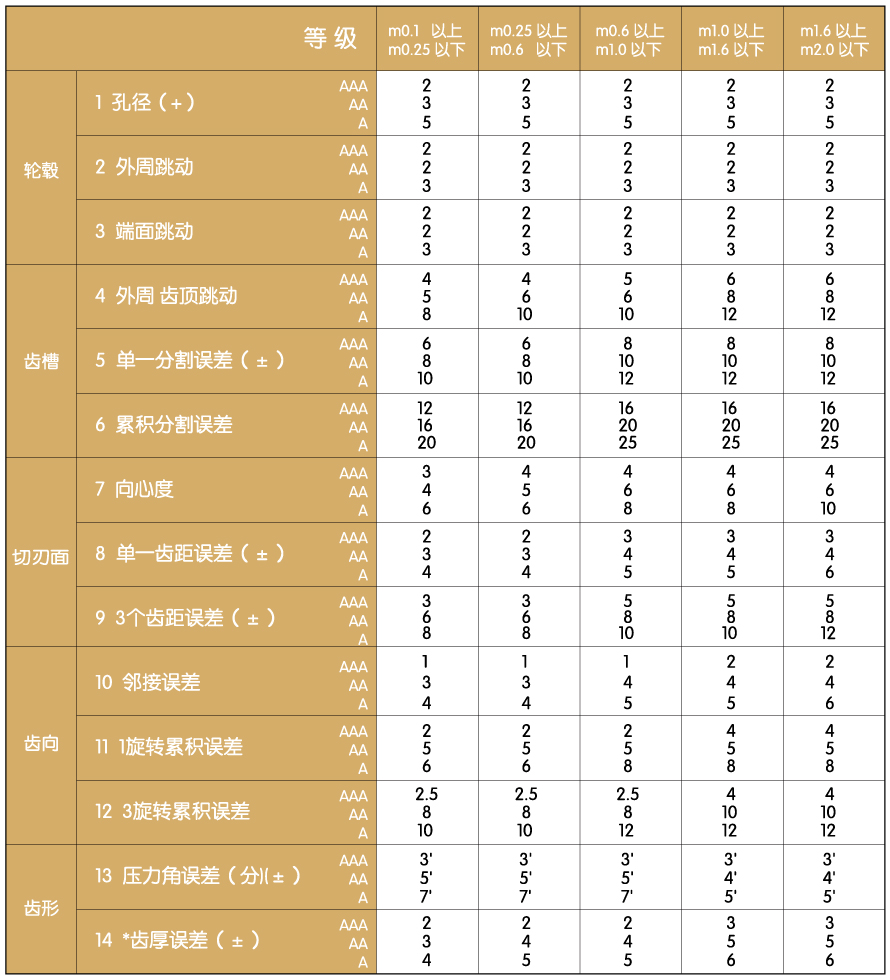

小笠原小型齒輪用 滾刀精度規格表
單位μm
※ 14項僅適用于切頂式的滾刀
