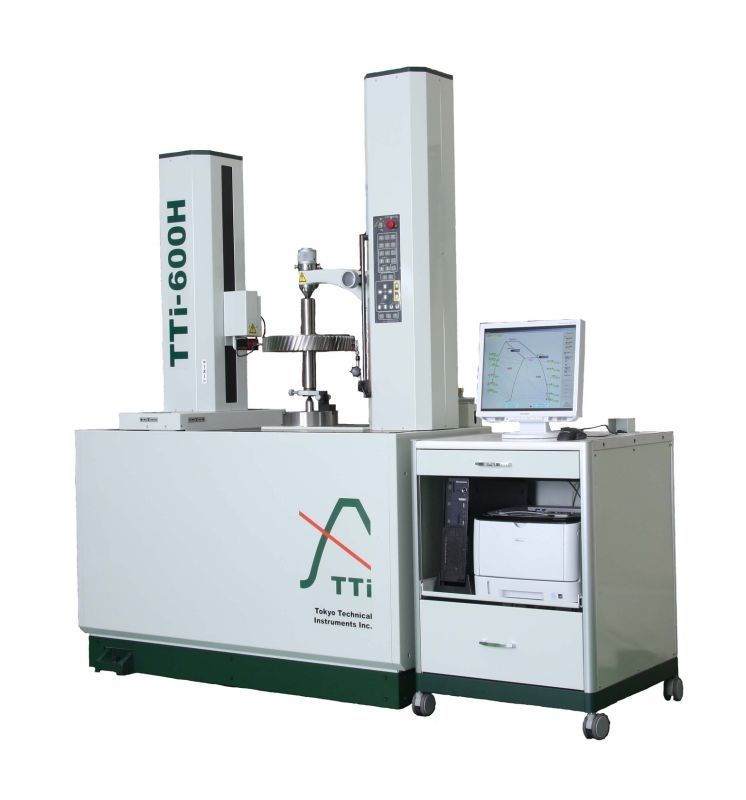

TTi-600H是由本公司開發的新型齒輪測量中心，它采用了新型測量方式“NDG”(PAT.P), 可以測量高精度齒輪。旋轉軸使用直接驅動馬達，實現了世界最高速的測量速度與測量精密度。（左齒面和右齒面一次性檢測），因此我們可以提供您高精度測量與低廉的價格。TTi-600H的最大模數為20模數，齒輪最大外徑為φ650mm，可以滿足您的測量需求。

主要技術參數

 1、尺寸：     1730mm長*880mm寬*2140mm高

2、檢測項目:齒形(齒廓).齒向(螺旋線),齒距,齒溝偏擺,通用于內齒,外齒,平齒及螺旋齒輪

3、測量系統：   DDC線圈電子生成系統

4、測量模數：   m 1.0～20

5、基礎圓直徑：   Φ600mm（外徑Φ650mm）

6、齒寬：        最大600mm

7、螺旋角：       ±65°（90°手動）

8、齒軸長：       30-800mm

9、驅動系統：  直流驅動

10、齒輪重量： 最大1000kg

11、機器重量：  2000kg

12、測量模式： 全自動或手動

13、電源：      AC100V，50/60Hz，15A

14、測量精度：  0.1μm
